Guía completa sobre el sensor ultrasónico HC-SR04: funcionamiento, aplicaciones y conexión con Arduino

¿Alguna vez te has preguntado cómo los robots y muchos dispositivos electrónicos son capaces de detectar obstáculos, calcular distancias o incluso seguir objetos? Los sensores de ultrasonidos han revolucionado la forma en la que las máquinas y los humanos interactuamos con el entorno, y el HC-SR04 se ha convertido en el modelo más accesible y versátil del mercado. Si tienes curiosidad por saber qué es el HC-SR04, cómo funciona, cuáles son sus características y cómo conectar este sensor en tus proyectos con Arduino, aquí tienes la guía definitiva que resuelve todas tus dudas.

En las siguientes líneas vas a encontrar una explicación detalladísima sobre cómo trabaja el sensor HC-SR04, pasando por sus aplicaciones prácticas tanto en robótica como en domótica e industria, sus ventajas, límites y peculiaridades dentro del mundo del hardware DIY. Además, te contamos las mejores formas de conectar, programar y sacar el máximo partido a este pequeño gran componente, usando ejemplos reales y consejos obtenidos de la propia experiencia de los usuarios. ¡Si quieres convertirte en un experto en sensores ultrasónicos y exprimir todo el potencial del HC-SR04, sigue leyendo!

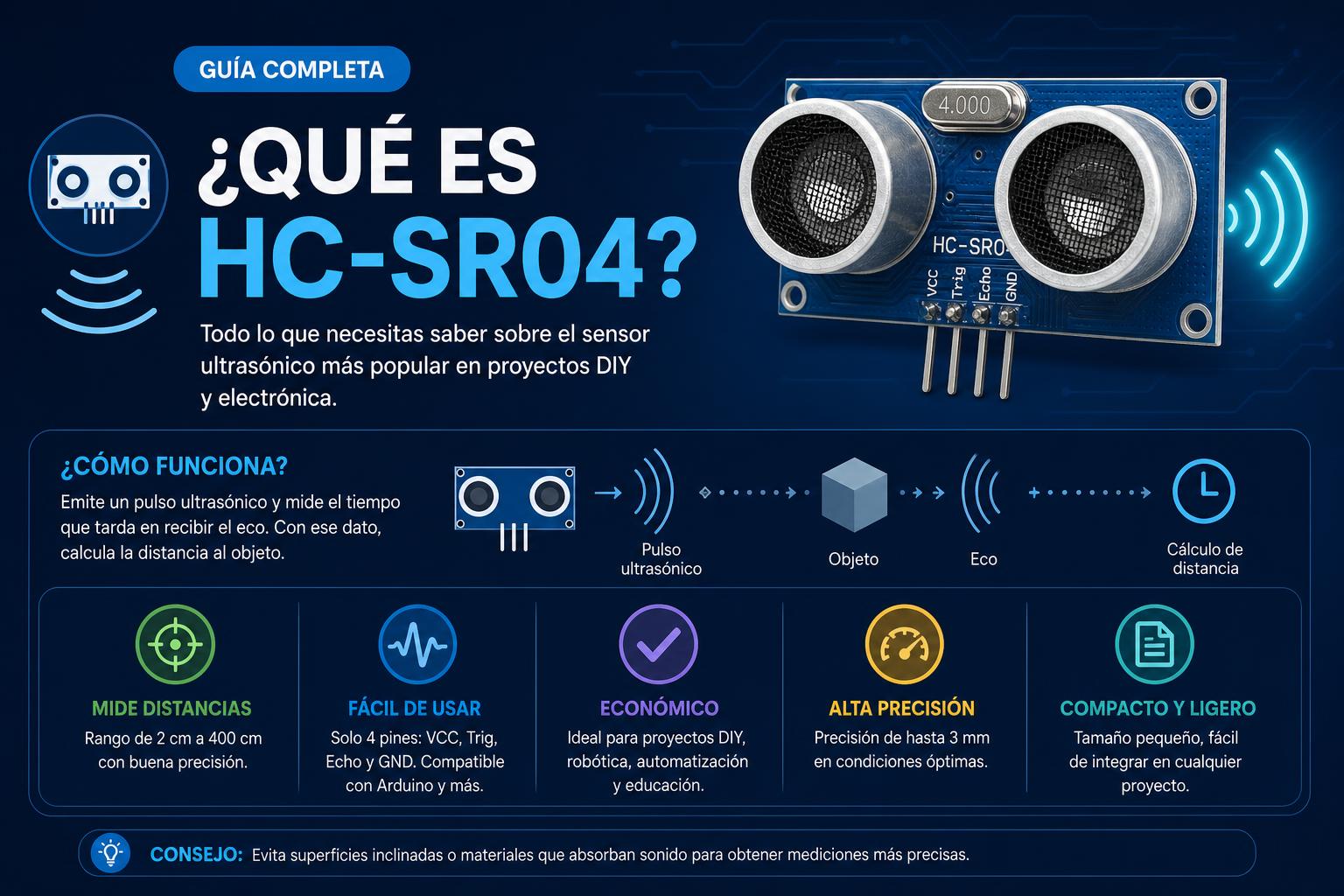

¿Qué es el sensor ultrasónico HC-SR04?

El sensor HC-SR04 es un dispositivo electrónico de bajo coste que permite medir distancias empleando ultrasonidos. Su tamaño compacto, el precio asequible (se puede encontrar por menos de 1 euro en tiendas online como AliExpress) y su facilidad de integración con placas como Arduino lo han popularizado tanto para diversión educativa como para proyectos profesionales.

Este sensor cuenta con dos componentes principales: un emisor y un receptor de ondas ultrasónicas. El proceso básico consiste en emitir un pulso sónico a una frecuencia no audible para el ser humano. Si en el camino hay un objeto, la onda rebota y regresa al origen, donde se detecta ese eco. Midiendo el tiempo que tarda la señal en ir y volver, y conociendo la velocidad del sonido, se puede calcular con precisión la distancia al objeto.

El HC-SR04 destaca por su facilidad de uso, precisión suficiente para la mayoría de aplicaciones domésticas o de aprendizaje, tamaño reducido y bajo consumo energético. Por estos motivos, es uno de los sensores favoritos en proyectos orientados a la robótica, sistemas autónomos de navegación, coches inteligentes, alarmas de seguridad doméstica, domótica y electrónica industrial sencilla.

Cómo funciona el sensor HC-SR04

El principio que usa el HC-SR04 es sencillo: se basa en el cálculo del tiempo que tarda un pulso ultrasónico en emitirse, rebotar contra un obstáculo y regresar al sensor. El sensor incorpora todo lo necesario para realizar este proceso de forma fácil y rápida, y dispone de unos pines específicos para la conexión y control desde microcontroladores como Arduino.

Emisión y recepción de ultrasonidos

El HC-SR04 cuenta con un transductor encargado de emitir la señal ultrasónica y otro transductor destinado a recibir la onda rebotada. Cuando detecta el eco de vuelta, se genera un pulso en el pin ECHO cuya duración es proporcional al tiempo de vuelo del ultrasonido. Así, con una sencilla fórmula y conociendo la velocidad del sonido, ya podemos saber a qué distancia está el objeto encontrado.

Fórmula para el cálculo de la distancia

Para calcular la distancia al objeto detectado, se usa la siguiente ecuación:

Distancia (cm) = (Tiempo del pulso ECHO en microsegundos) / 58.3

La razón de dividir el tiempo total entre 58.3 es que la onda ultrasónica recorre la distancia hasta el objeto y de vuelta (la distancia real es la mitad del trayecto recorrido). Sabiendo que el sonido viaja a unos 343 metros por segundo en aire a 20ºC, transformando a centímetros y microsegundos se obtiene ese factor de ajuste para convertir el tiempo en la distancia real al obstáculo.

Ejemplo de fórmula alternativa, usando metros y segundos:

Distancia (m) = / 2

Características técnicas principales

• Rango de medición: De 2 cm a 400 cm (teórico).
• Resolución: 0.3 cm.
• Precisión: Prácticamente, el rango útil se sitúa entre 20 cm y 2 metros.
• Ángulo de medición: Aproximadamente 15º, aunque dependerá de la superficie del objeto.
• Voltaje de operación: 5V DC.
• Consumo de corriente: Menos de 15mA.
• Pines de conexión: VCC, GND, Trigger (TRIG), Echo (ECHO).

Es importante recordar que, aunque el fabricante indique 4 metros como rango de trabajo, factores como reflejo de la superficie, temperatura ambiente, humedad, y presencia de obstáculos laterales pueden afectar notablemente los resultados.

Ventajas y limitaciones del HC-SR04

Los sensores como el HC-SR04 han permitido que la electrónica avanzada estuviese al alcance de cualquier aficionado y profesional. Ahora bien, como todo componente, tiene una serie de limitaciones que debes conocer:

• Bajo coste: Permite incluirlo en cualquier proyecto sin aumentar apenas el presupuesto.
• Montaje sencillo: No requiere conocimientos avanzados de electrónica; se conecta fácilmente a placas Arduino o similares.
• No depende de la luz: La medición no se ve afectada por iluminación ambiental ni por el color del objeto.
• Baja precisión relativa: La medición puede alterarse con superficies irregulares o blandas, y resulta poco fiable en exteriores o en entornos muy ruidosos acústicamente.
• No adecuado para superficies absorbentes o inclinadas: Objetos blandos tienden a absorber el sonido, y si la superficie no es perpendicular las ondas pueden desviarse.
• Evitar objetos a los lados: Cerca del campo de visión del sensor, otros objetos pueden reflejar el pulso y provocar mediciones erróneas.
• Interferencias acústicas: En presencia de ruido ambiental fuerte o de otros dispositivos ultrasónicos, la precisión disminuye.
• Límite en entornos con vibraciones: Si el sensor está instalado en robots o vehículos móviles, conviene emplear materiales que amortigüen vibraciones para mejorar el resultado.

¿Dónde se utilizan los sensores HC-SR04?

La utilidad del HC-SR04 va mucho más allá de los proyectos de robótica sencillos. Su versatilidad lo convierte en pieza clave en aplicaciones industriales, domésticas, educativas e incluso médicas. Algunos ejemplos concretos:

• Robótica: Como sistema de evitación de obstáculos, navegación automática y mapeado.
• Automóviles: Sensores de ayuda al aparcamiento y sistemas anticolisión.
• Domótica: Alarmas de seguridad, control de presencia, vigilancia y automatización del hogar.
• Industria: Medición de niveles de líquidos, sistemas de posicionamiento, control de procesos de manufactura.
• Medicina: Instrumentos de diagnóstico que requieren medidas de distancia precisas.
• Dispositivos DIY: Instrumentos musicales electrónicos, medidores de distancia personales o gadgets caseros sensoriales.

Conexión y montaje del HC-SR04 con Arduino

Una de las grandes virtudes del HC-SR04 reside en lo fácil que es integrarlo en proyectos de Arduino y otras plataformas. La mayoría de tutoriales y kits educativos lo emplean como ejemplo de sensor ultrasónico. Vamos a ver cómo se realiza el montaje básico y la programación para medir distancias.

Componentes necesarios

• Sensor HC-SR04.
• Una placa Arduino (Uno, Nano, Mega, etc.).
• Protoboard y cables de conexión, si se prefiere hacer un montaje modular.

Esquema eléctrico básico

El sensor se conecta empleando los siguientes pines:

• VCC (5V Arduino)
• GND (tierra Arduino)
• Trigger (por ejemplo, pin digital 2 de Arduino)
• Echo (por ejemplo, pin digital 3 de Arduino)

Es recomendable realizar todas las conexiones con la placa desconectada de la corriente, para evitar alteraciones o daños

Código básico en Arduino para el HC-SR04

Una vez conectados los pines, el sensor HC-SR04 puede programarse de varias formas: usando código sencillo y directo aprovechando la función pulseIn de Arduino, o empleando librerías específicas como NewPing, que facilitan la gestión de múltiples sensores, añaden filtros de ruido o permiten trabajar con menos pines.

A continuación vemos un ejemplo de código básico para medir distancias usando pulseIn:

// Definición de pines
const int TRIG_PIN = 2;
const int ECHO_PIN = 3;
unsigned long duracion;
float distancia_cm;

void setup() {
  Serial.begin(9600);
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
}

void loop() {
  // Limpia el pin trigger
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(4);

  // Activa el trigger
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // Calcula el tiempo que tarda la onda en volver
  duracion = pulseIn(ECHO_PIN, HIGH);

  // Convierte el tiempo en distancia
  distancia_cm = duracion / 58.3;

  Serial.print("Distancia: ");
  Serial.print(distancia_cm);
  Serial.println(" cm");
  delay(100);
}

Uso de librerías para el sensor HC-SR04

Para facilitar el trabajo y añadir nuevas funciones, la librería NewPing (disponible directamente desde el gestor de librerías del IDE de Arduino) es una gran opción, ya que soporta:

• Filtrado de ruido mediante la técnica de mediana.
• Uso dual de un solo pin para funciones de trigger y echo.
• Gestión simultánea de varios sensores en el mismo proyecto.

Algunos errores comunes al montar el HC-SR04

• Conectar pines al revés (puede dañar el sensor o impedir su funcionamiento).
• Intentar medir a través de materiales transparentes al sonido como espuma o tela; el ultrasonido se absorbe.
• Montar el sensor en una posición inclinada o sin fijar convenientemente, produciendo vibraciones.

Recomendaciones y mejores prácticas de uso

Para obtener resultados fiables con el sensor HC-SR04, sigue estas recomendaciones prácticas:

• Alineación: El sensor debe estar lo más perpendicular posible respecto al objeto a medir.
• Evita obstáculos laterales: La presencia de otros objetos fuera del eje frontal puede crear ecos no deseados.
• Absorción y dispersión: Superficies blandas, textiles o irregulares pueden absorber o dispersar la señal ultrasónica.
• Ruido ambiental: En entornos con alto nivel de ruido, ajusta los tiempos de lectura para evitar mediciones falsas.
• Vibraciones: Instala el sensor sobre una base sólida o con amortiguadores en entornos con vibración.
• Periodo de espera: Respeta los retardos entre mediciones para mantener la precisión.

Aplicaciones destacadas y recursos adicionales

El potencial del HC-SR04 es enorme. Cada vez más kits educativos, empresas y aficionados desarrollan proyectos sorprendentes usando este sensor. Desde integrar el sensor en robots seguidores de línea, vehículos autónomos que esquivan obstáculos, sistemas de parking DIY, hasta medidores de altura de líquidos en depósitos domésticos.

Destaca la guía de Complubot y los recursos de Luis Llamas o , donde puedes encontrar esquemas de montaje, ejemplos de código y documentación descargable.

Incluso existen kits modulables como el Compluino Modular pensados para que los jóvenes y docentes integren fácilmente este sensor en actividades escolares STEAM sin preocupaciones por la electrónica base.

El sensor HC-SR04 es una herramienta poderosa y económica que cualquiera puede incluir en sus proyectos. Si bien es cierto que no tiene la precisión de soluciones industriales avanzadas o sensores ópticos profesionales, su sencillez, bajo coste y gran cantidad de documentación lo convierten en el módulo estrella para empezar a experimentar con sensores de distancia. Dominar su funcionamiento es el primer paso para adentrarte en el fascinante mundo de los sistemas inteligentes y la robótica educativa.
